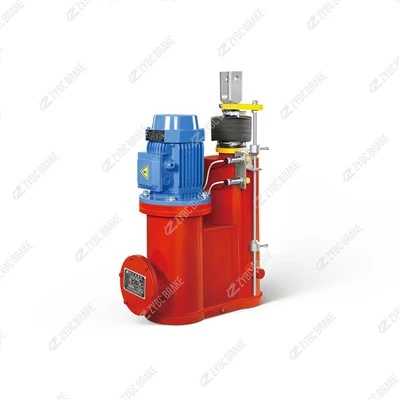

Elektro{0}}hydraulický přítlačný stroj řady DYT: Způsoby instalace a odpovídající příslušenství



1. Způsoby instalace

Elektro-hydraulické posunovače řady DYT jsou lineární pohony široce používané pro otevírání/zavírání vrat, seřizování přepážek, napínání dopravníku a ovládání pomocné brzdy.Horizontální montáž je standardní uspořádáníVertikální nahoru/vertikálně dolů nakloněná instalace může být přizpůsobena podmínkám na místě. Montážní očka odpovídají obecným průmyslovým připojovacím rozměrům pro pohodlnou výměnu.

Standardní horizontální instalace

Upevněte základnu předního závěsu a zadní montážní podpěru k pevným pevným rámům pomocí vysokopevnostních šroubů proti uvolnění-. Zajistěte, aby středová osa tlačné pístnice byla vodorovná bez namáhání ohybem nebo přesazením.

Připojte přední konec tlačné tyče k kloubu hnaného zařízení pomocí čepové hřídele; ponechte přiměřenou rezervu zdvihu, abyste zabránili mechanickému nárazu do horní úvratě nebo nedostatečnému zdvihu.

Uspořádejte kryt motoru na horní stranu tělesa válce, abyste zajistili, že vestavěný- hydraulický olej zcela ponoří vnitřní části čerpadla a převodovky, čímž zabrání zadržování vzduchu a pomalé odezvě.

Vyhraďte dostatečný prostor kolem válce pro plnění oleje, výměnu těsnění a kontrolu údržby zdvihu.

Volitelná vertikální a šikmá instalace

Vertikální montáž nahoru: Přidejte přídavné přepážky pro zadržování oleje do přizpůsobených olejových nádrží, abyste zabránili hladovění oleje během provozu.

Vertikální dolů / nakloněná montáž (Úhel sklonu menší nebo rovný 75 stupňům): Je nutné vybrat speciální nakloněnou verzi DYT; standardní horizontální DYT nelze instalovat vzhůru nohama přímo, jinak dojde k poškození vnitřních dílů suchým třením.

Po montáži mimo -znovu zkontrolujte hladinu oleje podle značky na průhledítku a podle potřeby doplňte vyhrazený hydraulický olej.

Základní požadavky na instalaci a uvedení do provozu

Všechny kloubové čepy jsou vybaveny-samomazacími pouzdry; během montáže naneste mazivo na bázi lithia-.

Před zkouškou výkonu naplňte předepsaný-hydraulický olej proti opotřebení po kalibrovanou hladinu kapaliny na průhledítku; přeplnění nebo nedostatečné naplnění způsobuje chvění a abnormální hluk.

Nainstalujte koncové spínače pojezdu v poloze úplného vysunutí i úplného zatažení, abyste zajistili ochranu proti zdvihu a zpětnou vazbu polohy.

Standardní napájení: AC380V; Varianty jednofázového motoru AC220V-jsou k dispozici pro malé-modely.

Izolujte válec motoru od stříkající vody, těžkého prachu a korozivních plynů, abyste prodloužili životnost cívky a těsnění.

Během provozu nevyvíjejte na pístnici boční radiální zatížení, aby nedošlo k ohnutí pístnice a oděru těsnění.

2. Standardní odpovídající příslušenství

Základní funkční podpůrné komponenty

Sestava předního a zadního kloubu Včetně kloubových patek uší, spojovacích kolíků, závlaček a pouzder odolných proti opotřebení- pro připojení tlačného zařízení k poháněnému stroji.

Vodotěsná spojovací skříňka a kabelová průchodka-vestavěné kabelové svorky s utěsněnými kabelovými konektory, které brání vnikání vody a prachu do dutiny motoru.

Pojistné matice pro nastavení zdvihu Upravte efektivní délku vysunutí tlačné tyče a zablokujte cílový pracovní zdvih.

Vestavěná -integrovaná součást pojistného ventilu proti přetížení Standard, která automaticky uvolňuje tlak při přetížení a chrání válec a motor před poškozením.

Spotřební náhradní díly

Kompletní sada pro opravu těsnění válců Obsahuje těsnění pístového oleje, prachotěsné{0}}kroužky tyče, těsnění koncového krytu a O-kroužky pro řešení závad s únikem hydraulického oleje.

Speciální elektro-Hydraulic OilLow-tepelná-hydraulická kapalina proti opotřebení pro pravidelnou údržbu oleje.

Náhradní díly pro motoryVýměna cívek statoru, oběžných kol hydraulických čerpadel a valivých ložisek pro opravu spálení motoru nebo zablokování čerpadla.

Průhledné okénko pro sledování hladiny kapaliny pro-monitorování vnitřního objemu oleje v reálném čase.

3. Volitelné vlastní příslušenství

Nehořlavé motorové sestavy a Ex-certifikované koncové spínače pro uhelné doly, chemické závody a hořlavé výbušné nebezpečné prostory.

Rozšířené přizpůsobené pístní tyče pro zařízení vyžadující ultra{0}}dlouhé pracovní zdvihy.

Sada držáku externího koncového spínače pro přesné polohování zdvihu a ovládání blokování.

Integrovaný ochranný vnější kryt odolný proti dešti a prachu pro otevřené-porty, drsná prostředí v metalurgii a cementárnách.

Tlumicí pouzdra pro snížení mechanického nárazu v krajních polohách plného zdvihu.

Tělo válce s antikorozním povlakem a spojovací prvky z nerezové oceli pro pobřežní solnou mlhu a vlhké korozní dílny.

Sada ručního nouzového ručního čerpadla pro ruční zatažení tlačné tyče při výpadku napájení.
