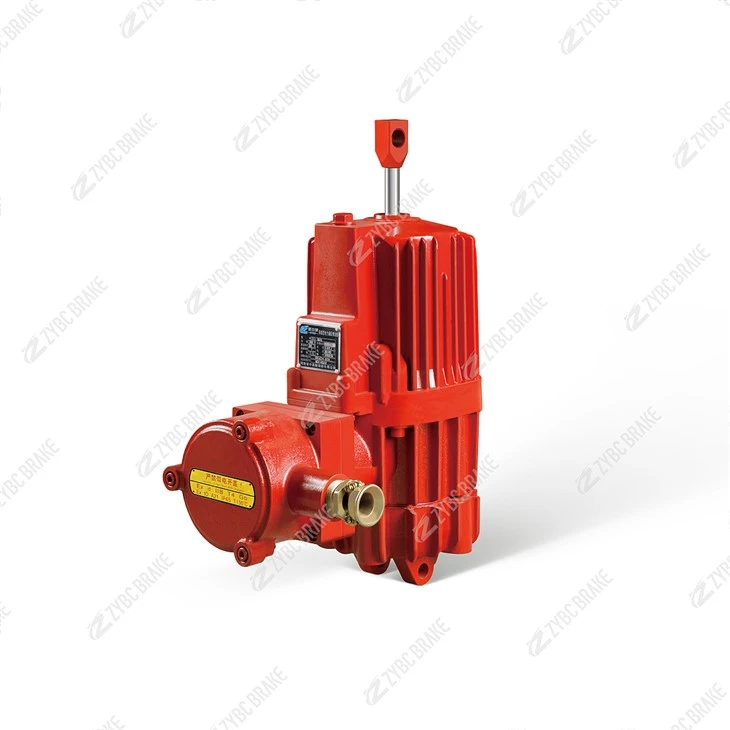

ED30/5Ex ED Series Explosion-chráněný elektro-hydraulický TRUSTER





1. Základní parametry

Kategorie parametru	Specifické hodnoty
Model produktu	ED30/5Ex
Typ produktu	Elektrohydraulická tryska-chráněná proti výbuchu (resetování pružinou, normálně zavřeno)
Nominální tah	300 N
Hodnocený Stroke	50 mm
Hodnocení odolnosti proti výbuchu-	Ex d IIC T4 Gb (zóna plynu); Ex tD A21 IP65 T135 stupňů (prachová zóna)
Jmenovité napětí	380V třífázový-střídavý proud (volitelně 220V AC)
Jmenovitý výkon	180 W
Jmenovitý proud	0.43 A
Pracovní tlak	8–12 MPa
Doba prodloužení	Menší nebo rovno 0,38 sekundy
Čas stažení	Menší nebo rovno 0,35 sekundy
Provozní frekvence	Méně než nebo rovno 1500 cyklům za hodinu
Třída ochrany	IP65
Rozsah provozních teplot	-10 stupňů až 60 stupňů
Hmotnost zařízení	≈28 kg
Normy shody	GB 3836.2-2010, GB/T 18839-2019, IEC 60079

2. Princip práce

ED30/5Ex využívá základní logiku „elektrického-elektrického{3}}hydraulického pohonu s ochranou proti výbuchu pro vysouvání + reset pružiny pro zatahování“, přičemž do všech elektrických a konstrukčních součástí je integrována konstrukce odolná proti výbuchu-. Pracovní proces je rozdělen do tří klíčových fází:

2.1 tahový výstup (výkon-na jevišti)

Po připojení ke jmenovitému -zdroji napájení odolnému proti výbuchu se spustí vestavěný -ex d IIC T4-asynchronní motor odolný proti výbuchu a pohání integrované nízkohlučné zubové čerpadlo- k otáčení vysokou rychlostí.

Zubové čerpadlo nasává hydraulický olej ISO VG46 proti-otěru z utěsněné olejové nádrže odolné proti výbuchu- (kapacita: 8 l) přes 10 μm přesný sací filtr a natlakuje jej na 8–12 MPa.

Vysokotlaký{0} olej je dodáván do jednočinného hydraulického válce-, který tlačí píst a tlačnou tyč z pochromované -legované oceli, aby se lineárně vysouvaly. V rámci zdvihu 50 mm stabilně poskytuje jmenovitý tah 300 N, přenáší sílu na přizpůsobené mechanismy odolné proti výbuchu (např. brzdové páky, upínací zařízení) pro dokončení akcí uvolnění nebo aktivace.

2.2 Reset (Power-Off Stage)

Po přerušení napájení nebo ukončení řídicího signálu se motor odolný proti výbuchu- zastaví a hydraulické čerpadlo přestane dodávat tlak. Vestavěný- přetlakový ventil (max. tlak menší nebo roven 15 MPa) se otevře a umožní hydraulickému oleji proudit zpět do nádrže.

Vysokonapěťová vratná pružina z legované oceli 60Si2MnA se odrazí a stáhne píst a tlačnou tyč zpět do výchozí polohy. Tah se zcela uvolní, což umožňuje, aby se přizpůsobený mechanismus (např. brzda) mohl resetovat vlastní silou pružiny a dosáhnout tak nouzového brzdění nebo zablokování.

2.3 Záruky{1}}bezpečnosti a výbuchu

Nehořlavá struktura: Motor a elektrická rozvodná skříň mají nehořlavé kryty s minimální výbušnou mezerou (menší nebo rovnou 0,2 mm), které zabraňují vnitřním jiskrám vznícení vnějších hořlavých plynů nebo prachu. Kabelové průchodky- odolné proti výbuchu utěsňují všechny vstupy vodičů, aby zabránily vnikání plynu/prachů.

Ochrana proti přetížení a přehřátí: Motor je vybaven izolací třídy F- a tepelnou ochranou, která automaticky vypne napájení, když teplota překročí 155 stupňů, aby se zabránilo vyhoření. Pojistný ventil zabraňuje přetlaku hydraulického systému, chrání válec a těsnění.

Ochrana proti{0}}úniku a prachu: Válec používá těsnění FKM proti vysokotlakému{0}}exploze{1}} (tlaková odolnost větší nebo rovna 20 MPa), aby se zabránilo úniku oleje; celá jednotka splňuje krytí IP65, odolává prachu a stříkající vodě v drsném nebezpečném prostředí.

Stavová zpětná vazba: Volitelné{0}}polohové senzory odolné proti výbuchu (Ex ia IIC T4) vydávají „vysunuté“ a „zatažené“ signály, což umožňuje řízení blokování s hostitelským zařízením, aby se zabránilo nesprávné činnosti.

3. Klíčové vlastnosti

Adaptabilita proti výbuchu ve dvou zónách-: Splňuje normy ochrany proti výbuchu plynu a prachu-, vhodné pro zóny 1/2 (hořlavé plyny jako metan, propan) a zónu 21/22 (hořlavý prach jako uhelný prach, obilný prach) nebezpečné oblasti.

Kompaktní a integrovaný design: Všechny součásti (motor-odolný proti výbuchu, čerpadlo, válec, nádrž) jsou integrovány do jedné jednotky, což zmenšuje prostor pro instalaci a zabraňuje složitým externím potrubím, která mohou způsobit únik nebo nebezpečí výbuchu.

Stabilní a citlivý výkon: Kolísání tlaku Menší nebo rovné ±2 % zajišťuje konzistentní výstup tahu; rychlé časy vysouvání/zatahování (méně než nebo rovné 0,38/0,35 sekundy) se přizpůsobí cyklům spouštění s vysokou frekvencí -zastavení (až 1500krát za hodinu).

Drsné-životní prostředí: Antikorozní epoxidový nátěr (120 μm) na vnějších površích, rozsah provozních teplot -10 stupňů až 60 stupňů a prachotěsný/vodotěsný design se přizpůsobí dolům, chemickým závodům a ropným rafineriím.

Snadná údržba: Modulární struktura umožňuje rychlou výměnu součástí odolných proti výbuchu- (motor, těsnění, filtr) bez demontáže celé jednotky; olejová nádrž je vybavena průhledítkem proti výbuchu-pro sledování hladiny oleje v reálném čase-.

4. Typické aplikace

S tahem 300 N a zdvihem 50 mm je ED30/5Ex optimalizován pro lehká-až{5}}středně zatížená zařízení odolná proti výbuchu- (nosnost: 5–30 tun) v nebezpečných průmyslových odvětvích:

4.1 Těžební průmysl

Pomocné vybavení podzemního uhelného dolu: Slouží jako hnací komponenta pro brzdy odolné proti výbuchu-v malých důlních kladkostrojích, dopravnících se šikmým hřídelem a sběračů uhelného prachu. Přizpůsobí se podzemnímu- prostředí bohatému na metan, vlhkému a prašnému prostředí a zajišťuje bezpečné brzdění během přepravy materiálu.

Důlní ventilační a kompresorové systémy: Pohání brzdné a ovládací mechanismy ventilátorů důlní ventilace a vzduchových kompresorů, eliminuje riziko vznícení od elektrických součástí a zajišťuje nepřetržitý provoz kritických důlních zařízení.

4.2 Chemický a ropný průmysl

Dopravníky chemického rostlinného materiálu: Pohání brzdy odolné proti výbuchu- pro pásové dopravníky a šnekové dopravníky v hořlavých chemických dílnách (např. výrobní linky na metanol, etylen). Konstrukce odolná proti výbuchu- zabraňuje vznícení plynu a zajišťuje bezpečný přenos materiálu.

Potrubní ventily ropných rafinérií: Pohání otevírací/zavírací mechanismy malých explozivních-ventilů v ropných rafinériích a petrochemických závodech, odolává ropné mlze a korozivním plynům a zároveň zachovává bezpečnost proti výbuchu-.

4.3 Průmysl zpracování obilí a mouky

Výtahy a dopravníky obilných sil: Používá se v závodech na zpracování obilí (zóny hořlavého prachu: pšeničná mouka, kukuřičný škrob) k pohonu brzdových systémů výtahů a dopravníků. Ochrana proti výbuchu-zabraňuje spalování prachu způsobenému elektrickými jiskrami.

Stroje na mletí mouky: Pohání brzdné a polohovací mechanismy rotačních zařízení mlýnů na mouku a zajišťuje bezpečný provoz v prostředí s vysokou-koncentrací prachu.

4.4 Obecné vybavení pro nebezpečné prostředí

AGV a malé přepravní vozíky s ochranou proti výbuchu{0}}: Pohání brzdové systémy-automaticky naváděných vozidel (AGV) v nevýbušném provedení a malých železničních přepravních vozíků ve farmaceutických závodech, továrnách na barvy nebo rozpouštědla a zajišťuje bezpečnou přepravu materiálu v prostředí s hořlavými výpary.

Nevýbušné-testování a přesné vybavení: Poskytuje lineární pohon pro řídicí mechanismy-testovacích stolic v nevýbušném provedení a přesných přístrojů v nebezpečných oblastech, které splňují standardy ochrany proti výbuchu- a zároveň poskytují stabilní tah.
