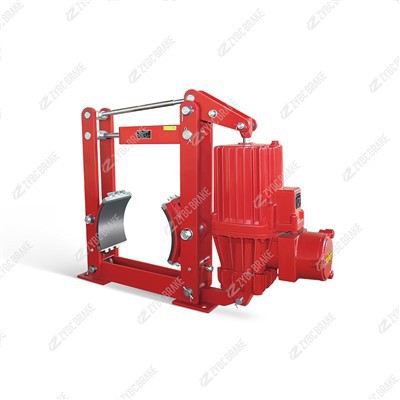

YWZ4-Elektrohydraulické bubnové brzdy řady 300/B30 (odolné proti výbuchu{3}}

TheYWZ4-elektrohydraulická bubnová brzda řady 300/B30-odolná proti výbuchuje normálně{0}}uzavřené brzdové zařízení{1}}bezpečné při poruše určené pro nebezpečná prostředí. Je speciálně spárován s -elektro{4}}hydraulickými tryskami (např. řada ED301/6Ex, BEd121/6), které poskytují spolehlivé brzdění pro zdvihací, přepravní a manipulační zařízení v uhelných dolech, petrochemických závodech a plynárnách. Jeho výkon-odolný proti výbuchu vyhovujeGB3836.2-2000standardy, s označením-nevýbušnýmExd I(pro podzemní uhelné doly) aExd II ČT4(pro zóny hořlavých plynů IIA/IIB/IIC s teplotními třídami T1-T4).

Základní technické parametry

Klíčové strukturální vlastnosti

Integrovaný design-odolný proti výbuchu

Těleso brzdy, kryt koncového spínače a rozhraní pro připojení trysky mají nehořlavou konstrukci s přesně{0}}obrobenými dráhami plamene na spojovacích plochách, které zadržují vnitřní jiskry a brání vnějším rizikům výbuchu.

Všechny elektrické součásti (nevýbušný-koncový spínač, kabelové svorky) používají certifikované-nevýbušné díly; kabelový vstup používá utěsněné spoje odolné proti výbuchu-k zajištění celkové integrity-nevýbušného provedení.

Fail-Bezpečný normálně{1}}uzavřený mechanismus

Při napájení-za podmínek, odpovídající explozivní-pohon generuje hydraulický tlak k tlačení brzdového ramene, překonává sílu brzdové pružiny a odděluje brzdovou čelist od bubnu, aby se brzda uvolnila.

Když je přerušeno napájení nebo selže tryska, brzdová pružina pohání brzdovou čelist, aby rychle sevřela buben, čímž se dosáhne nouzového brzdění, aby se zabránilo sklouznutí nebo útěku zařízení, což je hlavní zárukou bezpečnosti zdvihacích a přepravních zařízení.

Automatické nastavení mezery a snadná údržba

Vybaveno mechanickým blokovacím zařízením pro vyvažování mezery, které dokáže automaticky kompenzovat vůli mezi brzdovou čelistí a bubnem způsobenou opotřebením obložení, přičemž udržuje vůli v rozsahu 1,0–1,5 mm. Odstraňuje nutnost častého ručního nastavování a zajišťuje stabilní brzdný moment.

Třecí obložení má na instalační konstrukci sponu-, kterou lze rychle vyměnit bez demontáže celého brzdového tělesa, což zkracuje prostoje při údržbě v nebezpečných oblastech.

Odolnost proti korozi a trvanlivost

Tělo brzdy je ošetřeno antikorozním nástřikem a spojovací prvky jsou vyrobeny z nerezové oceli nebo žárově pozinkovaných materiálů, které jsou vhodné do vlhkého, prašného a korozivního prostředí v dolech a pobřežních přístavech.

Závěs ramena brzdy používá samomazné{0}}pouzdro, které snižuje tření a opotřebení a prodlužuje životnost brzdy.

Pracovní princip

Řada YWZ4-300/B30 přijímáelektro-hydraulické uvolnění + pružinové brzděnípracovní režim, který je vysoce kompatibilní s tryskami-odolnými proti výbuchu:

Uvolnění brzdy (provoz zařízení): Když se spustí hostitelské zařízení, zapne se tryska-odolná proti výbuchu. Motor pohání hydraulické čerpadlo, aby vytvářelo tlak, a tlačí tlačnou tyč, aby se vysunula. Tlačná tyč působí na brzdové rameno, aby překonala sílu pružiny, oddělila brzdovou čelist od bubnu a brzda se uvolnila.

Použití brzdy (zastavení/nouzové zastavení zařízení): Když se zařízení zastaví, tryska ztrácí výkon. Hydraulický tlak zmizí a brzdová pružina přitáhne brzdové rameno, aby se resetovalo, čímž brzdová čelist pevně upne buben, aby bylo dosaženo brzdění. V případě výpadku proudu nebo poruchy tlačného ústrojí pružina pohání brzdu, aby okamžitě zapůsobila, aby byla zajištěna bezpečnost.

Ochrana proti blokování: Vybaveno-koncovým spínačem odolným proti výbuchu, který může vyslat signál uvolnění/zavření brzdy do hostitelského řídicího systému. Zařízení se může spustit pouze tehdy, když je brzda zcela uvolněna, což zabraňuje nesprávné obsluze v nebezpečných prostředích.

Typické aplikace

Tato řada bubnových brzd-odolných proti výbuchu se široce používá v nebezpečných prostředích, jako jsou podzemní uhelné doly, petrochemické závody a sklady plynu, a je kompatibilní se zařízeními, jako jsou:

Důlní elektrické kladkostroje, mostové jeřáby a portálové jeřáby

Pásové dopravníky, korečkové elevátory a manipulační vozíky

Petrochemické nakládací a vykládací jeřáby a pomocná metalurgická zařízení
