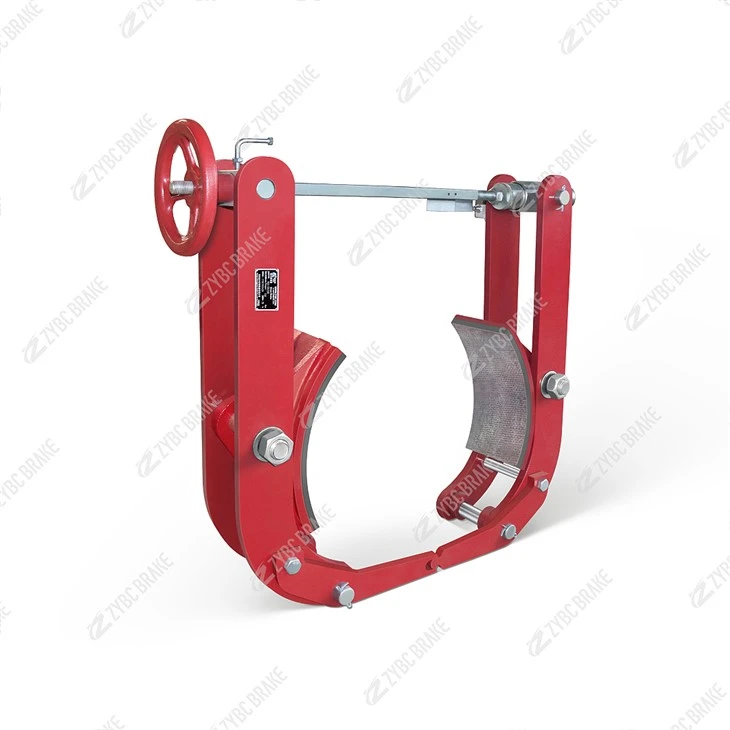

Hydraulické bubnové brzdy TYW-315

TYW - 315 je členem řady TYW nožních - ovládaných hydraulických bubnových brzd. Je široce používán v otočných mechanismech malých a středních - portálových jeřábů a věžových jeřábů díky jeho spolehlivému brzdnému výkonu a pohodlnému ovládání. Následuje podrobný úvod do jeho základních parametrů, prominentních funkcí, kroků instalace a metod údržby:

Základní parametryTento typ brzdy je navržen s horizontální instalační konstrukcí. Relevantní informace o klíčových parametrech jsou následující. Průměr bubnu je 315 mm a hmotnost celého stroje je 42 kg. Pokud jde o výběr hydraulického oleje, hydraulický olej DB - 25 je použitelný, když je okolní teplota mezi -20 °C a 50 °C. Když je teplota nižší než -20 stupňů, měl by být použit letecký hydraulický olej YH - 10, který se dokáže přizpůsobit většině obecných průmyslových pracovních teplot.

Prominentní vlastnosti

Práce-úsporný provoz a stabilní brzdná síla: Má hydraulický pohon a je ovládán nožním - hydraulickým čerpadlem. Na základě Pascalova principu dokáže hydraulický systém zesílit sílu chodidla s pákovým poměrem větším než 10:1. To umožňuje obsluze dosáhnout velké brzdné síly s malou silou na pedál, což je velmi vhodné pro scénáře s omezeným provozním prostorem a vysokými požadavky na brzdnou sílu. A brzdění může být prováděno nekonečně, což zajišťuje flexibilní a nepřetržité brzdění během pracovního procesu zařízení.

Nízké náklady na pozdější údržbu: Je vybavena patentovaným do sebe zapadajícím zařízením pro vyvažování vůle boty a zařízením pro automatické centrování boty. Tato dvě zařízení dokážou udržet vůli brzdových čelistí na obou stranách neustále vyváženou, čímž odpadá nutnost častého ručního nastavování a zamezí se problému, že se jedna strana brzdového obložení přilepí na brzdové kolo. Hlavní kloubové body jsou navíc vybaveny samomaznými ložisky-, která mají vysokou účinnost převodu a dlouhou životnost a během provozu není potřeba žádné další mazání.

Pohodlná údržba a různé možnosti: Brzdové obložení má upnutou integrální formovací strukturu. Když je brzdové obložení opotřebené a je třeba jej vyměnit, je obsluha jednoduchá a rychlá, což efektivně zkracuje dobu údržby. Výrobce zároveň poskytuje uživatelům na výběr brzdová obložení z různých materiálů, jako je polo{2}}kovová (bez -azbestu), polotvrdá - a měkká (bez -azbestu), aby vyhovovala potřebám různých pracovních podmínek.

Bezpečné a spolehlivé s několika zárukami: Je to normálně otevřená brzda a je vybavena zařízením pro ruční brzdu. Když je zařízení v nefunkčním stavu -, lze k brzdění použít ruční brzdové zařízení, aby byla zajištěna bezpečnost zařízení, když je vypnuto. V případě neočekávaných poruch, jako je porucha hydraulického systému, lze ruční brzdu použít také jako opatření nouzového brzdění pro další zlepšení bezpečnosti zařízení.

Kroky instalace

Před-příprava na instalaci: Nejprve zkontrolujte, zda není prasklé nebo poškozené těleso brzdy, nožní čerpadlo, spojovací olejové potrubí a další součásti. Zejména zkontrolujte, zda olejové potrubí nemá problémy se stárnutím a netěsností. Poté očistěte instalační povrch a spojovací části brzdy, abyste se ujistili, že na něm nejsou žádné olejové skvrny, rez nebo kovové úlomky, aby nedošlo k ovlivnění pevnosti instalace a těsnosti spojení olejového okruhu.

Formální instalace a připojení: Nainstalujte brzdu vodorovně do přednastavené polohy otočného mechanismu jeřábu. Zarovnejte montážní otvory brzdy s vyhrazenými otvory na zařízení a k jejich upevnění použijte- šrouby s vysokou pevností. Po instalaci se ujistěte, že se brzda nemůže naklánět. Poté spojte olejové potrubí brzdy s nožním čerpadlem. Po připojení zkontrolujte, zda je rozhraní pevně utěsněno, a v případě potřeby naneste na připojení správné množství těsnicího prostředku, abyste zabránili úniku oleje. Nakonec nainstalujte ruční brzdové zařízení a ujistěte se, že jeho spojovací části jsou pružné a pohyblivé.

Ladění po-instalaci: Vstříkněte odpovídající hydraulický olej do hydraulického systému podle okolní teploty. Po vstříknutí oleje opakovaně sešlápněte nožní čerpadlo, aby se vypustil vzduch z olejového okruhu, aby se zabránilo vlivu vzduchu na brzdný účinek. Poté proveďte test naprázdno. Během testu sledujte, zda lze brzdu rychle aktivovat a uvolnit. Současně zkontrolujte, zda je vůle mezi brzdovými čelistmi na obou stranách vyvážená, aby bylo zajištěno, že brzdění je stabilní bez zadření.

Metody údržby

Denní kontrola: Každých 1 - 2 dní zkontrolujte povrch brzdového bubnu a brzdového obložení. Pokud jsou na něm olejové skvrny, prach nebo kovové úlomky, otřete je včas suchým hadříkem, abyste zabránili snížení koeficientu tření a ovlivnění brzdného účinku. Současně zkontrolujte těsnost spoje olejového potrubí a upevňovacích šroubů. Zjistíte-li jakékoli uvolnění nebo únik oleje, okamžitě to odstraňte.

Pravidelná-hloubková údržba:

Měsíční kontrola: Zaměřte se na kontrolu hladiny hydraulického oleje. Pokud je hladina oleje nižší než uvedená stupnice, doplňte včas hydraulický olej stejného modelu. Zkontrolujte opotřebení brzdového obložení. Pokud je opotřebení mírné, lze jej dále používat; pokud je opotřebení vážné a vnitřní ocelový plát je odkrytý, včas vyměňte brzdové obložení.

Čtvrtletní údržba: Demontujte a zkontrolujte nožní pumpu a-jednosměrný ventil brzdy. Vyčistěte vnitřní nečistoty čistou naftou, aby byla zajištěna hladká cirkulace olejového okruhu. Naneste suché mazivo na bázi sirníku molybdeničitého na každou rotující část pedálu a spojovací tyč, abyste zajistili flexibilní provoz. Zkontrolujte, zda nejsou opotřebovaná samomazná ložiska v bodech závěsu. Pokud je otáčení zablokováno, vyměňte ložiska.

Každoroční generální oprava: Proveďte komplexní demontážní kontrolu celé brzdy. Zkontrolujte, zda brzdový buben nemá praskliny, silné opotřebení nebo deformaci. Pokud házení čelní plochy přesahuje normu, vyleštěte nebo vyměňte brzdový buben. Zkontrolujte zařízení ruční brzdy. Jsou-li spojovací díly opotřebované nebo nepružné, opravte nebo vyměňte příslušné díly. Po generální opravě brzdu znovu smontujte a odlaďte, abyste zajistili, že všechny ukazatele výkonu splňují provozní požadavky.

Speciální údržba pro náročné podmínky: V prašném a vlhkém prostředí, jako jsou přístavy a staveniště, zkraťte denní kontrolní cyklus. Po deštivém počasí včas otřete brzdovou plochu, abyste zabránili korozi. U jeřábů, které potřebují časté brzdění, dávejte pozor na teplotu hydraulického systému. Pokud dojde k přehřátí, zastavte stroj včas kvůli ochlazení, aby nedošlo ke snížení výkonu hydraulického oleje v důsledku vysoké teploty, která ovlivní brzdný účinek.
