Motorové kotoučové brzdy DJPZ-300
Motorové kotoučové brzdy DJPZ-300 DJPZ-300 je normálně uzavřená, pružinou aplikovaná elektromagnetická motorová kotoučová brzda z řady DJPZ, určená pro přímou montáž na hřídele motoru (např. motory řady Y tvořící brzdové motory YEJ) nebo hřídele vysokorychlostního reduktoru. Jedná se o kompaktní brzdu zabezpečenou proti selhání pro přesné...
Popis

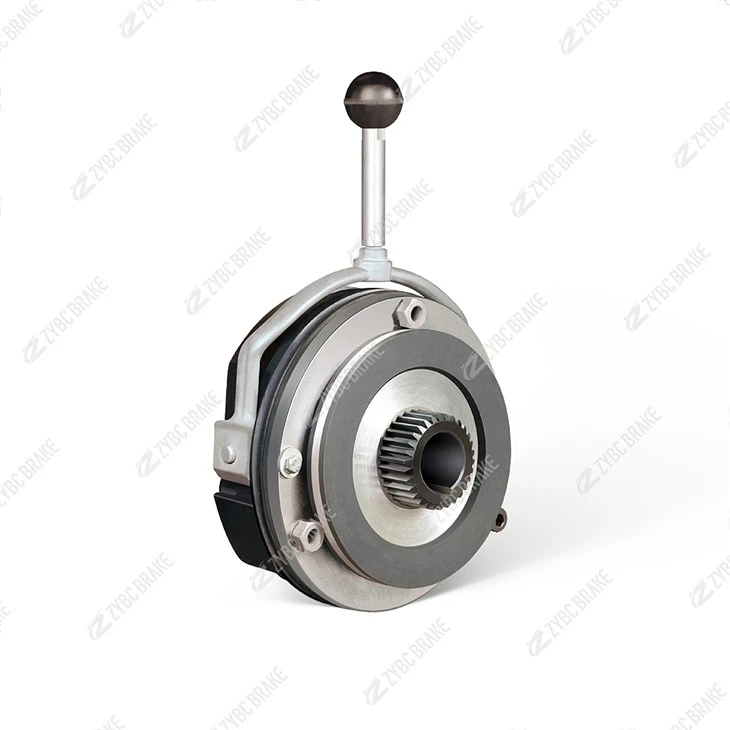

Motorové kotoučové brzdy DJPZ-300
DJPZ-300je anormálně uzavřená elektromagnetická motorová kotoučová brzda s pružinouz řady DJPZ, určený pro přímou montáž na hřídele motorů (např. motory řady Y tvořící brzdové motory YEJ) nebo hřídele vysokorychlostních reduktorů. Jedná se o kompaktní brzdu zabezpečenou proti selhání pro přesné zastavení a držení.
DJPZ: Řada elektromagnetických kotoučových brzd namontovaných na motoru
300: Označení velikosti, jmenovitý brzdný moment300 N·m(některé varianty označené 530 N·m) V souladu s průmyslovými standardy je široce používán v metalurgii, stavebnictví, těžbě, balení a obecných strojích pro rychlé parkování a přesné polohování.
Popis produktů
2. Princip činnosti (bezpečné při poruše: brzdění při vypnutí, uvolnění při zapnutí)
Brzdění (vypnutí / nouzové)
Když je elektromagnet bez napětí,předepjaté vinuté pružinyzatlačte desku kotvy směrem ke třecímu kotouči a pevně ji sevřete mezi kotvu a skříň brzdy. Vzniká výsledné tření300 N·mkrouticí moment pro zablokování hřídele motoru, což zajišťuje automatické brzdění při výpadku napájení (kritická bezpečnostní funkce).
Uvolněte (zapnuto)
Když je napájen AC220V/380V, usměrněný DC elektromagnet (DC99V/170V) vytváří magnetický tah, kterýpřekonává sílu pružiny, odtažením kotvy od třecího kotouče. Disk se volně otáčí s minimálním odporem, což umožňuje normální provoz motoru.Aruční uvolňovací pákaumožňuje nouzové uvolnění brzdy při výpadku proudu.
3. Klíčové technické parametry
表格
| Položka | Specifikace |
|---|---|
| Jmenovitý brzdný moment | 300 N·m(530 N·m volitelně) |
| Odpovídající rám motoru | 280–315 |
| Napětí cívky | Vstup: AC220V/380V 50Hz; Provoz: DC99V/170V |
| Třída izolace | B |
| Okolní teplota | -20 stupňů ~ +40 stupňů |
| Relativní vlhkost | Menší nebo rovno 90 % (bez kondenzace) |
| Nadmořská výška | Menší nebo rovno 2000 m |
| Hmotnost | Přibližně . 42 kg |
4. Základní vlastnosti
Normálně uzavřený bezpečný design: Pružiny zabrzdí při ztrátě výkonu; zabraňuje poklesu zátěže nebo útěku.
Kompaktní a přímá montáž: Instaluje se na ocasní část motoru nebo hřídel reduktoru; není potřeba žádné další spojení.
Rychlá odezva a vysoká frekvence: Vhodné pro časté cykly start-stop; nízká hlučnost.
Ruční nouzové odblokování: Páka pro údržbu nebo reset při výpadku napájení.
Rychlá výměna třecího kotouče: Žádná úplná demontáž; snižuje prostoje.
Izolace cívky třídy B: Odolný pro nepřetržité průmyslové použití.
5. Provozní podmínky
Žádný výbušný plyn, korozivní výpary nebo vodivý prach.
Třecí plochy musí být během instalace čisté (žádný olej/prach).
Zakázkové dostupné povlaky pro vlhká/venkovní místa.
6. Hlavní aplikace
Brzdové motory: Řada YEJ pro jeřáby, dopravníky, obráběcí stroje.
Manipulace s materiálem: Navijáky, kladkostroje, pásové dopravníky (proti útěku).
Hutnictví a hornictví: Válečkové stoly, drtiče a chodící mechanismy.
Obecné stroje: Balicí, textilní a tiskařská zařízení pro polohování.
