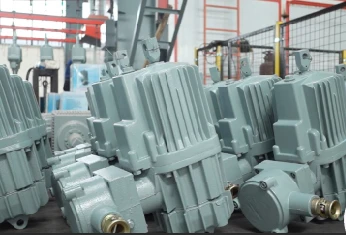

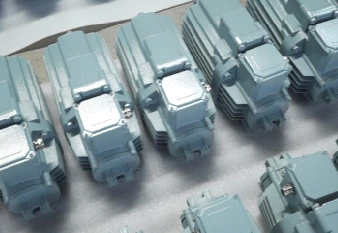

Ed50/6.Ex Ohnivzdorný hydraulický tlačný prostředek
Přehled produktu a dekódování názvu Ed=Elektro-řada hydraulických trysek 50=50 daN jmenovitý tah=500 N /{4}} mm jmenovitý zdvih .Ex=Nehořlavá/explozivní-konfigurace výrobce - NENÍ univerzální certifikační přípona. Ed50/6.Ex by měl být považován za navrhovanou variantu Ex...
Popis
Přehled produktu a dekódování názvu
EdŘada=Elektro-hydraulických trysek
50= 50 daN nominální tah=500 N
/6Nominální zdvih=60 mm
.Příklad= Nehořlavá/nevýbušná-konfigurace výrobce- NENÍ univerzální certifikační přípona.
Ed50/6.Ex by měl být považován za anavrhovaná Ex varianta Ed50/6, nikoli jako zaručenou mezinárodní certifikaci. Nejúplnějším veřejným důkazem je prohlášení výrobce řady Ed{1}}:Ex d IIB T4 Gb / Ex tD A21 IP65 T130 stupeň, s referencemi CNEx 20.0818 / 20.0819. To podporuje popis stupně poptávky, ale nedokazuje to, že každá továrna, šarže nebo jednotka prodávaná jako „Ed50/6.Ex“ má stejný certifikát.
Rámec specifikace
| Položka | Citace-připravená základní linie / pro potvrzení | Důkazní poznámka |
|---|---|---|
| Nominální tah | 500 N | Logika modelu Ed a více zdrojů Ed50/6 jsou zarovnány. |
| Nominální zdvih | 60 mm | označení "/6". |
| Jmenovitý výkon | 210 W (typicky) | Stejný údaj se objeví pro vzorky Ed50/6 a BEd50/6. |
| Napětí / frekvence | AC 380–460 V, 50/60 Hz (závisí na-výrobci) | Standardní literatura běžně uvádí 380V/50Hz. |
| Izolace | Třída F- (závislá na výrobci/objednávce-) | Ostatní vzorky Ed ukazují B nebo F na vyžádání. |
| Kryt / ochrana | Až IP65 nárokované v literatuře Ex{1}}series | Vzorky jiné než -Ex mohou uvádět IP55; potvrďte skutečnou jednotku. |
| Prodloužení / doba návratu | Podle zkušební zprávy výrobce | Publikované hodnoty zahrnují 0,45/0,39 s, 0,60/0,60 s a Menší než nebo rovno 0,6/0,4 s za různých podmínek-nesměšovat. |
| Povinnost / frekvence | Typická literatura: 900–2000 cyklů/h | Maximální počet cyklů, použitelné cykly a kompletní brzdný výkon jsou různé metriky. |
| Montáž | Upřednostňuje se vertikální; nakloněný/vodorovný podle schváleného výkresu | Udržujte vyváženou-orientaci válce správnou. |
| Označení Ex | Ex d IIB T4 Gb / Ex tD A21 IP65 T130 stupeň | Pouze pokud to ukazuje platný certifikát a typový štítek. |
Jak to funguje
Energické uvolnění -
Motor pohání odstředivé čerpadlo; hydraulický tlak vysune píst/tyč a uvolní připojenou brzdu.
De-vybitý - návrat
Pružina vrací akční člen. Brzdová pružina musí být primární bezpečnou silou-selhání.
Řízené ovládání
Zdvih, pákový poměr, síla pružiny a cyklus musí být ověřeny pro celou sestavu brzdy.
Potvrďte požadovaný poměr tahu za pákou, sílu brzd{0}}pružiny, opotřebení obložení, rozpětí zdvihu a protitlak.
Dodržujte vyváženou orientaci válce uvedenou na instalačním výkresu.
Tyč nesvařujte, nesvazujte ani mechanicky nezamykejte způsobem, který by zabránil-bezpečnému návratu.
Před uvolněním objednávky musí být specifikována tolerance napájecího napětí, pracovní cyklus, okolní teplota a kabelový vstup.
