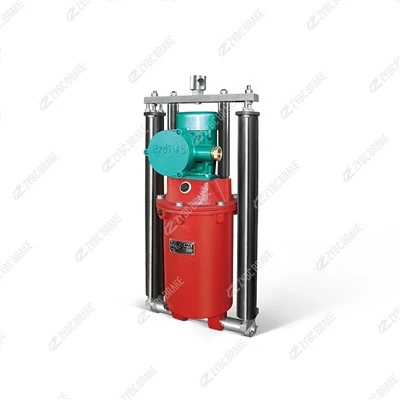

BYT1-45Z/6 Explosion-Elektrohydraulická tryska odolná proti výbuchu
Přehled produktu BYT1 je proti explozi -chráněná elektro-hydraulická tryska vylepšená z vyspělé integrované struktury YT1. Vyhovuje GB3836 (zařízení ve výbušném prostředí - chráněné ohnivzdorným krytem "d"), JB/T 10603-2006, podnikové normě Q/ZYBC a referenčním...
Popis
Přehled produktu
BYT1 je výbušná -elektro{2}}hydraulická tryska vylepšená z vyspělé integrované struktury YT1. Vyhovuje toGB3836(zařízení ve výbušném prostředí - chráněné ohnivzdorným krytem "d"),JB/T 10603-2006, podnikový standard Q/ZYBC a referenceDIN 15430. Existují tři vratné-pružinové varianty:
| Varianta | Návratová charakteristika | Použijte, když |
|---|---|---|
| Z(norma) | Normální návrat pružiny -tento produkt | Obecné uvolnění / svorka |
| ZB (长行程) | Prodloužený-zdvih pružiny | Je potřeba větší vůle |
| ZC (缓冲) | Polstrované zatažení, nízký dopad | Preciznost / podšívka-životní priorita |
Technická specifikace
Hodnoty jsou na výrobce publikované údaje (souhlasí více zdrojů); položky označené * jsou závislé na konfiguraci--, potvrďte v nabídce.
| Model - BYT1-45Z/6 | |
|---|---|
| Jmenovitý tah | 450 N(45 kgf) |
| Jmenovitý zdvih | 60 mm(40/50/60 všichni sdílejí jednu montážní obálku) |
| Hnací motor | 120 W (některé zdroje 140 W), třída B- nebo F-, neponořený- |
| Jmenovité napětí * | 380 / 660 / 1140 V, 3-fázový AC, 50 Hz (60 Hz na vyžádání) |
| Čas akce | Vzestup Menší nebo rovno 0,7 s · Klesání Menší nebo rovno 0,4 s |
| Povinnost / frekvence | S3-60% přerušovanýaS1 kontinuální · 720 cyklů/h |
| Ochrana proti výbuchu | Ex d I Mb + Ex d IIB T4 Gb |
| Kryt / vstup | Nehořlavé lité pouzdro · IP54 (některé zdroje IP55) |
| Okolní | -20 stupňů ~ +40 stupňů · RH Menší nebo rovna 90/95 % · nadmořská výška < 2000 m · třída znečištění 3 |
| Montáž | Vertikální, sklon Menší nebo rovný 10 stupňům (stejný vzor šroubů jako standardní YT1-45Z/6) |
| Hmotnost * | ≈ 20 kg |
| Referenční normy | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Montážní a obrysové rozměry (mm)
| Model | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Hmotnost |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
Řada 45Z/4·5·6 sdílí jednu montážní obálku -, mění se pouze zdvih. Pokud je přijatelný kratší zdvih, stejný držák akceptuje Z/4 (40 mm) nebo Z/5 (50 mm) bez úprav.
Dekódování modelu
BYT 1 - 45 Z/6 (napětí)
| Segment | Význam |
|---|---|
| B | Odolnost proti výbuchu-(隔爆) - ohnivzdorný kryt "d". |
| YT1 | Starší řada elektro-hydraulických trysek (JB/ZQ 4388 dědictví) |
| 45 | Jmenovitý tah =45 × 10 = 450 N(nečtěte jako 45 N) |
| Z | Typ návratu:Z=bez zátěžové pružiny(používá externí brzdovou pružinu); varianty ZB / ZC |
| /6 | Kód jmenovitého zdvihu →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Napětí ve voltech, např. (380), (660/1140) |
