Elektro-hydraulické bubnové brzdy řady YWZ8: Způsoby instalace a odpovídající příslušenství

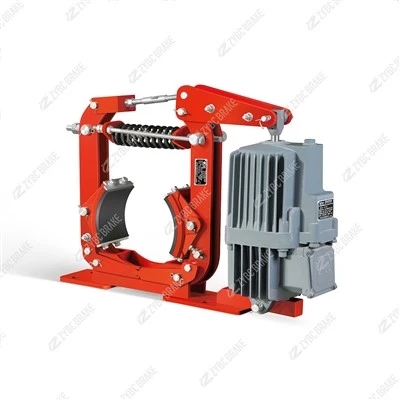

Elektro-hydraulické bubnové brzdy řady YWZ8

Elektro-hydraulické bubnové brzdy YWZ8 jsou standardně instalovány vertikálně, horizontální boční montáž je volitelná. Jsou speciálně sladěny s elektro-hydraulickými tryskami řady ED, které jsou vybaveny pákou ručního uvolnění a stavovými koncovými spínači. Zásuvné-třecí podložky a seřizovací šrouby jsou standardní náhradní díly. Nehořlavé sestavy, vlastní držáky a protiprachové štíty jsou volitelným příslušenstvím pro různé pracovní podmínky.

1. Způsoby instalace

1. Standardní vertikální montáž



   Pevně ​​upevněte základnu brzdy na plochý základ pomocí-kotevních šroubů s vysokou pevností. Namontujte brzdový rám na brzdový buben, udržujte dvě brzdové čelisti symetricky vyrovnané s povrchem bubnu. Odpovídající elektro-hydraulický pohon řady ED musí být instalován svisle nahoru, aby bylo zajištěno normální vnitřní mazání olejem. Po instalaci upravte vůli mezi třecím obložením a bubnem na stejnoměrnou hodnotu na obou stranách, abyste se vyhnuli přetahování nebo nerovnoměrnému opotřebení. Vyhraďte si dostatek okolního prostoru pro výměnu destiček, údržbu a ruční uvolnění.

2. Horizontální boční montáž



   Vhodné, když je brzdový buben vložen mezi motor a reduktor. Demontujte seřizovací šroub a otočte brzdová ramena, poté namontujte celou brzdovou jednotku bočně kolem bubnu ze strany. Pro horizontální instalaci jsou nutné další přizpůsobené držáky.

3. Klíčové požadavky na instalaci

• Povrch montážní základny musí být rovný bez deformace, aby byl zaručen stabilní provoz.
• Všechny kloubové spoje jsou vybaveny samomaznými{0}ložisky; po instalaci není potřeba žádné další mazivo.
• Vybaveno vzájemně propojeným zařízením na vyrovnávání{0}}mezery, které automaticky udržuje konzistentní vůli boty během dlouhodobého-provozu.

2. Standardní odpovídající podpůrné díly

Hlavní základní komponenty

1. Elektro-hydraulická tryska řady ED



   Exkluzivně sladěná pohonná jednotka pro YWZ8 (např. ED23/5, ED80/6, ED121/6, ED201/6). Když je pod napětím, zatlačí brzdová ramena do otevření a zasune se, aby se po výpadku napájení uskutečnilo pružinové brzdění-. Nevýbušné trysky řady BEd jsou přizpůsobeny pro výbušná nebezpečná prostředí.

2. Ruční uvolňovací páka



   Pro nouzové uvolnění brzdy při výpadku proudu nebo běžné údržbě zařízení.

3. Koncové spínače zdvihu



   Detekce stavu otevření/zavření brzdy, přenos zpětnovazebních signálů do elektrického řídicího systému pro ochranu bezpečnostního blokování.

Spotřební náhradní díly

1. Vložit-typ / Nýtovaná třecí obložení



   Ekologické-podložky odolné proti-azbestovému opotřebení-; zásuvný-typ podporuje rychlou výměnu bez demontáže celého brzdového rámu. Zákazníci si mohou vybrat typ montáže obložení při objednávce.

2. Hardwarová sada pro seřízení



   Včetně matic pro nastavení momentu, šroubů pro nastavení vůle, hlavních brzdových pružin a všech upevňovacích šroubů pro pravidelnou kalibraci.

3. Volitelné vlastní příslušenství

1. Nehořlavé elektrické sestavy (nehořlavé trysky,{0}}nevýbušné koncové spínače) pro uhelné doly, chemické závody a další prostory s nebezpečím výbuchu.
2. Vlastní přechodové montážní držáky pro speciální vertikální/horizontální montážní polohy.
3. Komponenty nárazníku pro snížení nárazu a hluku při častých brzdných cyklech.
4. Ochranné protiprachové kryty pro vysoce prašná pracoviště, jako jsou doly a cementárny.
5. Korozi-potažený brzdový rám a obložení pro vlhké, venkovní nebo korozivní pracovní podmínky.
