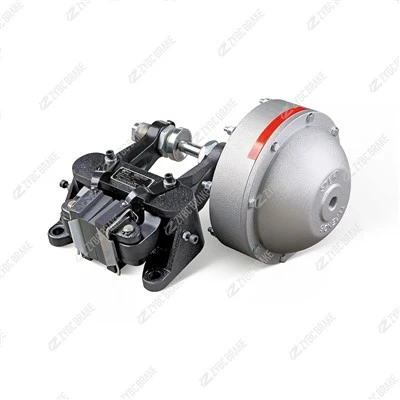

QP12.7-A Pneumatická kotoučová brzda



💡 Klíčové vlastnosti a vlastnosti

Fail{0}}Bezpečná operace „Normally Closed“:

Vydáno jaro-Applied, Air-:Brzdná síla je generována sadou výkonných pružin (typicky 8 pružin pro standardní typ A-). Pro uvolnění brzdy (otevření třmenu) je do pneumatického válce přiváděn stlačený vzduch, který překonává sílu pružiny. V případě výpadku proudu nebo výpadku přívodu vzduchu pružiny automaticky aktivují brzdu, aby zařízení zajistily.

Bezpečnost především:Díky tomuto designu-bezpečnému proti selhání je ideální pro aplikace, kde je důležité bezpečné držení zátěže při výpadku napájení.

Specifikace pro vysoký-výkon (QP12.7-A):

Jmenovitá brzdná síla:Poskytuje standardní jmenovitou brzdnou sílu6400 N(s 8 pružinami).

Pracovní tlak vzduchu:Pracuje ve standardním rozsahu tlaku vzduchu5 až 7 barů.

Brzdný moment:Skutečný brzdný moment se vypočítá takto:Jmenovitá brzdná síla × efektivní poloměr brzdového kotouče(Efektivní poloměr=Poloměr brzdového kotouče - 0.03m).

Spotřeba vzduchu:Vyžaduje pracovní objem vzduchu 273 cm³ a ​​celkový objem vzduchu 553 cm³ na jedno stisknutí.

Robustní a údržba-Příjemný design:

Ekologické-podložky:Používá ne-azbestové brzdové destičky (obložení) s pružinovou-sponou{2}}na konstrukci, díky čemuž jsou šetrné k životnímu prostředí, snadno se vyměňují a rychle se nastavují.

Automatická kompenzace (volitelné):Některé varianty (jako QP12.7-C) jsou vybaveny automatickým kompenzačním mechanismem, který se přizpůsobuje opotřebení destičky, čímž eliminuje potřebu ručního nastavování mezery.

Flexibilní instalace:Lze instalovat na horizontální i vertikální hřídele. Při instalaci na vodorovnou hřídel lze namontovat v libovolném úhlu kolem brzdového kotouče. Na jeden kotouč lze nainstalovat více brzd pro zvýšení točivého momentu (doporučuje se symetrická instalace).

Nekonečné nastavení:Není potřeba žádný samostatný zdroj energie; může být připojen přímo ke stávající vzduchové kompresorové stanici. Přidáním rychlostního regulačního ventilu k přívodnímu potrubí vzduchu lze plynule nastavit dobu brzdění pro plynulé zpomalení.

Přizpůsobivost prostředí:

Navrženo pro spolehlivý provoz při okolních teplotách v rozmezí od-20 stupňů až +40 stupňů(některé varianty jsou hodnoceny pro -40 stupňů až +60 stupňů ). Přívod stlačeného vzduchu musí být suchý, čistý a bez oleje, vody a korozivních plynů.

🏭 Typické aplikace

QP12.7-A je nezbytný pro širokou škálu středních a malých průmyslových pohonů:

Zvedání a přeprava:Jeřáby, kladkostroje a obecné dopravní stroje.

Hutnictví a hornictví:Válcovny oceli, důlní zařízení a přístavní stroje.

Systémy kontroly napětí:Vysoce účinný pro brzdění tahem v navíjecích mechanismech, jako jsou papírny (napětí role papíru), tisk novin, odvíjení ocelových svitků a systémy vyplácení kabelů/drátů.

Obecný průmysl:Stavební stroje a různé automatizované výrobní linky vyžadující přesné zastavení nebo přidržení.

📋 Všeobecné technické specifikace

表格

Parametr	Popis
Typ	Pneumatická třmenová kotoučová brzda
Modelová řada	Řada QP
Modelová varianta	QP12.7-A
Tloušťka brzdového kotouče	12,7 mm
Jmenovitá brzdná síla	6400 N(s 8 pružinami)
Pracovní tlak vzduchu	pruh 5 - 7
Princip brzdění	Pružina-Aplikována, pneumaticky uvolněna (normálně zavřená)
Okolní teplota	-20 stupňů až +40 stupňů (standardní)
Klíčové vlastnosti	Ne-azbestové destičky,{1}}bezpečný design, plynulé nastavení doby brzdění

Poznámka:TheQP12.7-Aje vysoce standardizovaný a spolehlivý brzdový komponent. Při instalaci se ujistěte, že přívod stlačeného vzduchu je čistý a suchý, aby nedošlo k poškození válce. Protože brzdný moment silně závisí na poloměru brzdového kotouče, který si vyberete (minimální doporučený průměr kotouče je obvykle větší nebo roven 200 mm), vždy ověřte, zda vámi zvolená velikost kotouče a upínací síla 6400 N splňují specifické požadavky na krouticí moment a bezpečnost vašeho stroje.
