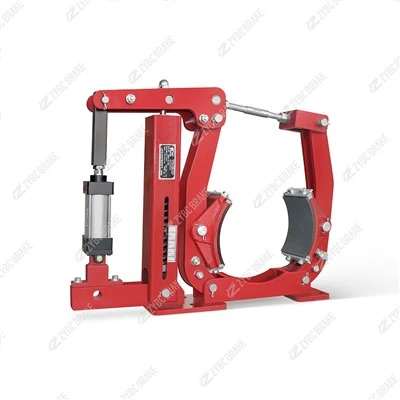

Pneumatické bubnové brzdy řady QW╱QWZ5: Způsoby instalace a odpovídající příslušenství





1. Způsoby instalace

Pneumatické bubnové brzdy řady QW/QWZ5 berouvertikální montáž jako standardní instalační formaa přizpůsobená horizontální instalace je k dispozici pro kompaktní uspořádání zařízení. Instalační rozměry odpovídají průmyslovým standardům JB/T a mohou nahradit konvenční elektro-hydraulické bubnové brzdy při odpovídajících velikostech bubnů.

Standardní vertikální instalace

Pevně ​​připevněte litou základnu brzdy k plochému tuhému nosnému rámu pomocí vysokopevnostních šroubů. Zajistěte, aby dvě brzdové čelisti byly symetricky rozmístěny na obou stranách brzdového bubnu a aby středová osa brzdového rámu byla vyrovnána s osou bubnu, aby nedocházelo k excentrickému tření.

Namontujte odpovídající pneumatický válec svisle nahoru na rameno brzdy. Udržujte pístnici v pohybu rovně bez vychýlení, abyste zajistili stabilní upínací sílu během nafukování.

Vestavěný -vyvažovací mechanismus se stejnou vůlí- automaticky udržuje konzistentní mezeru mezi třecím obložením a bubnem na levé a pravé straně, čímž zabraňuje jednostrannému přetahování a nerovnoměrnému opotřebení bez časté ruční kalibrace.

Vyhraďte si dostatek okolního prostoru pro výměnu třecího obložení, úpravu mezery, údržbu vzduchového válce a ruční uvolnění.

Volitelná horizontální boční montáž

Vhodné pro pojezdové mechanismy a úzké vertikální instalační prostory. Překlopte sestavu brzdového ramene a nainstalujte brzdu bočně kolem brzdového bubnu, což vyžaduje speciální přizpůsobené přechodové držáky. Po vodorovné montáži zkontrolujte zdvih válce a resetujte pružnost pružiny, abyste zabránili opožděnému působení brzd.

Klíčové požadavky na instalaci

Všechny otočné body závěsů jsou vybaveny -bezúdržbovými samomaznými- ložisky; po instalaci není nutné pravidelné mazání.

Před zkušebním provozem zcela odstraňte olejové skvrny, rez a prach z povrchu brzdového bubnu, protože znečištění olejem výrazně sníží třecí výkon.

Upravte před{0}}stlačení pružiny hlavní brzdy pomocí seřizovacích matic, abyste nastavili požadovaný brzdný moment.

Před připojením zdroje vzduchu se ujistěte, že vzduchové potrubí není bez vody a nečistot, abyste zabránili zaseknutí válce.

Rozdíl v pracovní logice: QW je normálně -otevřený typ (přívod vzduchu pro brzdění, výfuk pro uvolnění); QWZ5 je normálně -uzavřený{3}}bezpečný typ (přívod vzduchu pro uvolnění, výfuk pro automatické brzdění).

2. Standardní odpovídající příslušenství

Základní funkční podpůrné komponenty

Pneumatický ovládací válec Speciální vzduchový válec přizpůsobený pro řadu QW/QWZ5, poskytující lineární hnací sílu pro otevření a sevření brzdy. Pro prašné, vlhké nebo mírně korozivní zdroje vzduchu jsou standardní konfigurací válce s vnitřními stěnami proti korozi-.

Ruční uvolňovací páka Používá se k nouzovému odbrzdění při odpojení zdroje vzduchu-nebo při generální opravě zařízení, aby se usnadnila ruční kontrola a údržba.

Polohové koncové spínače Zjišťují plně{0}}brzděné a plně{1}}uvolněné stavy brzdy, přenášejí zpětné signály v reálném čase- do řídicího systému PLC pro bezpečnostní blokování a sledování stavu chodu.

Pneumatické přídavné armatury Včetně rychlospojek, vysokotlakých vzduchových-hadic, regulátorů vzduchového filtru a tlumičů, které stabilizují tlak vzduchu a filtrují nečistoty ve vzduchovém okruhu.

Spotřební náhradní díly

Nacvakněte-na rychlou-výměnu třecích obloženíEco-šetrné třecí bloky, které nejsou-azbestové opotřebení-s upínací strukturou; třecí destičky lze vyměnit samostatně bez demontáže celého brzdového rámu. Polo-kovová obložení jsou volitelné pro silné-zátěže a časté brzdění.

Kompletní sada pro seřízení a upevňovací prvky obsahující matice pro nastavení točivého momentu, šrouby pro nastavení vůle, pojistné šrouby, čepy závěsů a resetovací pružiny pro dlouhodobou-údržbu a rekalibraci parametrů.

Sada na opravu těsnění válce Skládá se z těsnění pístového oleje, O-kroužků a prachotěsných{1}}těsnění pro pravidelnou výměnu, aby se zabránilo úniku vzduchu z pneumatického válce.

3. Volitelné vlastní příslušenství

Nevýbušné-koncové spínače a utěsněné vzduchové lahve pro chemické závody, uhelné doly a další hořlavé a výbušné nebezpečné prostory.

Vlastní přechodové držáky určené pro horizontální boční montáž.

Vysoce odolné protiprachové kryty-pro doly, cementárny a venkovní-pracoviště s vysokou prašností.

Antikorozní povrchová úprava a spojovací prvky z nerezové oceli pro pobřežní vlhké dílny, solnou mlhu a korozivní dílny.

Sestavy tlumící nárazy-pro snížení nárazů, vibrací a hluku při jízdě při cyklech vysokofrekvenčního brzdění-.
